PosgreSQL FSM文件解析
本文最后更新于 485 天前,其中的信息可能已经有所发展或是发生改变。

PostgreSQL FSM

还剩下VM,抽时间也一起看了

由于PostgreSQL使用的MVCC机制,导致对同一张表的不断更新会产生大量空闲空间(free space),在插入tuple之前优先现在之前的空闲空间是个较好的选择。

因此PostgreSQL就为每张表添加了一个FSM文件来记录和管理其空闲空间。FSM文件的名为 oid_fsm

注意,如无特别描述,默认页面大小 BLCKSZ 为8192

FSM页面结构

为了减小FSM文件的大小,每个表页面使用1个字节来记录空闲空间,具体映射关系如下,例如0就表示剩余空间小于32字节。

 * Range     Category
 * 0    - 31   0
 * 32   - 63   1
 * ...    ...  ...
 * 8096 - 8127 253
 * 8128 - 8163 254
 * 8164 - 8192 255

FSM的页面结构其实很简单,只有一个fp_next_slotfp_nodes数组,此数组中存储的就是页面的free space信息。

typedef struct
{
    /*
     * fsm_search_avail() tries to spread the load of multiple backends by
     * returning different pages to different backends in a round-robin
     * fashion. fp_next_slot points to the next slot to be returned (assuming
     * there's enough space on it for the request). It's defined as an int,
     * because it's updated without an exclusive lock. uint16 would be more
     * appropriate, but int is more likely to be atomically
     * fetchable/storable.
     */
    int         fp_next_slot;

    /*
     * fp_nodes contains the binary tree, stored in array. The first
     * NonLeafNodesPerPage elements are upper nodes, and the following
     * LeafNodesPerPage elements are leaf nodes. Unused nodes are zero.
     */
    uint8       fp_nodes[FLEXIBLE_ARRAY_MEMBER];
} FSMPageData;

对于每个页面,下面的宏用于计算实际的数组大小。

#define NodesPerPage (BLCKSZ - MAXALIGN(SizeOfPageHeaderData) - \
                      offsetof(FSMPageData, fp_nodes))

而数组的使用方式需要结合FSM文件格式来一起介绍。

FSM文件结构

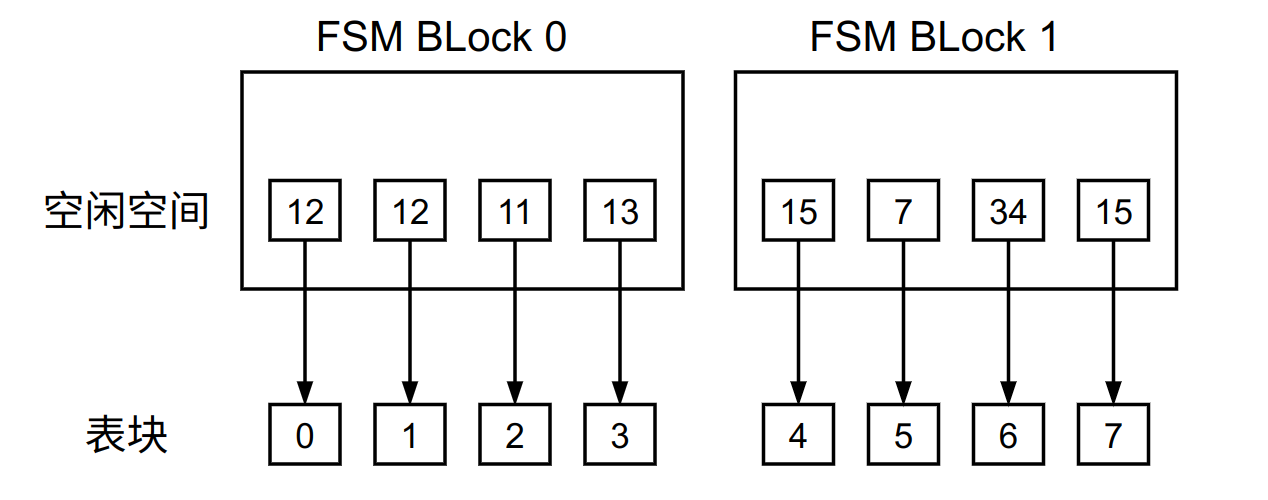

有了记录空闲空间的文件,最简单的方式是像下图这样,将空闲空间依次记录在每个FSM页面的 fp_nodes 中,然后查询时顺序遍历FSM文件检查剩余空间。

例如前 [0, SlotsPerFSMPage) 个表页面就记录在FSM第一个页面中,前 [SlotsPerFSMPage, 2 * SlotsPerFSMPage) 个表页面就记录在FSM第二页面中,以此类推。

这样做虽然简单,但是查询效率是很低的,因为每个页面内的槽数量还是挺多的(大约4000个),所以在这个基础上,有两点改进

最大堆二叉树

我们将 fp_nodes 数组作为最大堆二叉树来使用,只在最下层存储每个页面的空闲信息,存储时还是按照表块顺序来记录,以方便映射回表的物理地址。

下面就是一颗最大堆二叉树的例子。

                 14
            /          \
       10                14
     /    \            /    \
   8       10       12        14
 /  \     /  \     /  \      /  \
7    8   9   10   11   12   13  14

我们可以使用如下宏计算出树中叶子/非叶子节点的数量。其中 SlotsPerFSMPage 就是每个页面真实可用的槽位数量。

#define NonLeafNodesPerPage (BLCKSZ / 2 - 1)
#define LeafNodesPerPage (NodesPerPage - NonLeafNodesPerPage)
#define SlotsPerFSMPage LeafNodesPerPage

有了树结构,虽然单个页面存储的信息少了,但是能在 $O(\log n)$ 的时间内就定位到需要的表块。

三级树结构

一个FSM页面可以寻址约32MB的表空间,对于一个大表来说,每次仍然需要遍历很多个FSM页面。

同样的,我们依然可以用一样的思路来降低查找FSM页面的代价。

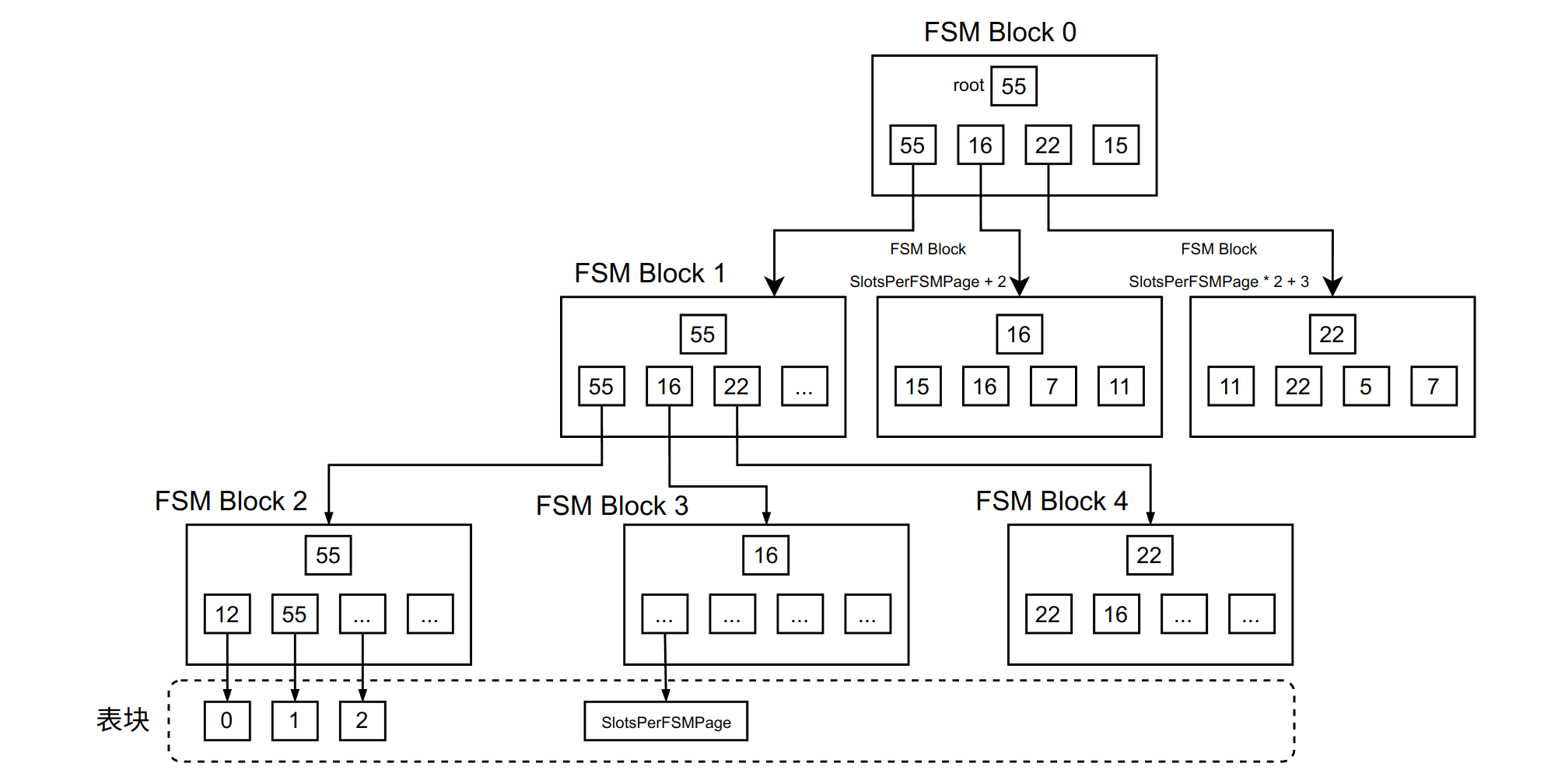

我们将上一节中的FSM Block作为最底层,在上面再增加两层辅助层,就得到了FSM文件的最终结构:

实际如果 BLCKSZ 过小的话,上树也可能是4层。最终目标是能够定位到2^32-1个页面,即单表的最大块数量

#define FSM_TREE_DEPTH ((SlotsPerFSMPage >= 1626) ? 3 : 4)

辅助层就是用于快速定位。对前两层来说,fp_nodes 数组也是作为最大堆二叉树来使用,不过slot里存储的是每颗子树下的最大剩余空间

一个FSM文件里至少有三个页面:第0层,第1层和第2层的页面。

对于FSM文件里的每个页面,使用 FSMAddress 来描述其位置,称为逻辑地址

typedef struct
{
    int         level;          // 所在的层数,叶子节点的层数为0
    int         logpageno;      // 该层的第几个节点
} FSMAddress;

FSM地址转换

在上文中,我们是用 FSMAddress 逻辑地址来描述FSM节点的位置,那么怎么确定逻辑地址到物理地址的映射呢?

其实从上面的图中,我们可以发现,FSM页面的物理位置可以通过深度优先遍历来确定(因为新页面的创建过程其实就是一个深度优先的过程)。例如第 (1, 1) 块的物理地址就是 SlotsPerFSMPage + 2

转换通过 fsm_logical_to_physical 完成:

static BlockNumber
fsm_logical_to_physical(FSMAddress addr)
{
    BlockNumber pages;
    int         leafno;
    int         l;

    /*
     * Calculate the logical page number of the first leaf page below the
     * given page.
     */
    leafno = addr.logpageno;
    for (l = 0; l < addr.level; l++)
        leafno *= SlotsPerFSMPage;

    /* Count upper level nodes required to address the leaf page */
    pages = 0;
    for (l = 0; l < FSM_TREE_DEPTH; l++)
    {
        pages += leafno + 1;
        leafno /= SlotsPerFSMPage;
    }

    /*
     * If the page we were asked for wasn't at the bottom level, subtract the
     * additional lower level pages we counted above.
     */
    pages -= addr.level;

    /* Turn the page count into 0-based block number */
    return pages - 1;
}

根据注释描述,请求的逻辑位置是这样被转换的:

  1. 我们先要得到其第一个叶子页面在最后一层的位置,也就是 leafno 的值
  2. 之后得到这个叶子页面在深度优先下的序号,也就是遍历每一层计算其左上方的节点数量
  3. 最后就能根据深度得到请求节点的序号,即得到了物理地址

查找流程

FSM文件最重要的一点就是如何快速的查找到指定大小的空闲空间,查询的函数为 fsm_search

/*
 * Search the tree for a heap page with at least min_cat of free space
 */
static BlockNumber
fsm_search(Relation rel, uint8 min_cat)
{
    int         restarts = 0;
    FSMAddress  addr = FSM_ROOT_ADDRESS;

    for (;;)
    {
        int         slot;
        Buffer      buf;
        uint8       max_avail = 0;

        /* Read the FSM page. */
        buf = fsm_readbuf(rel, addr, false);

        /* Search within the page */
        if (BufferIsValid(buf))
        {
            LockBuffer(buf, BUFFER_LOCK_SHARE);
            slot = fsm_search_avail(buf, min_cat,
                                    (addr.level == FSM_BOTTOM_LEVEL),
                                    false);
            if (slot == -1)
                max_avail = fsm_get_max_avail(BufferGetPage(buf));
            UnlockReleaseBuffer(buf);
        }
        else
            slot = -1;

        if (slot != -1)
        {
            /*
             * Descend the tree, or return the found block if we're at the
             * bottom.
             */
            if (addr.level == FSM_BOTTOM_LEVEL)
                return fsm_get_heap_blk(addr, slot);

            addr = fsm_get_child(addr, slot);
        }
        else if (addr.level == FSM_ROOT_LEVEL)
        {
            /*
             * At the root, failure means there's no page with enough free
             * space in the FSM. Give up.
             */
            return InvalidBlockNumber;
        }
        else
        {
            uint16      parentslot;
            FSMAddress  parent;

            /*
             * At lower level, failure can happen if the value in the upper-
             * level node didn't reflect the value on the lower page. Update
             * the upper node, to avoid falling into the same trap again, and
             * start over.
             *
             * There's a race condition here, if another backend updates this
             * page right after we release it, and gets the lock on the parent
             * page before us. We'll then update the parent page with the now
             * stale information we had. It's OK, because it should happen
             * rarely, and will be fixed by the next vacuum.
             */
            parent = fsm_get_parent(addr, &parentslot);
            fsm_set_and_search(rel, parent, parentslot, max_avail, 0);

            /*
             * If the upper pages are badly out of date, we might need to loop
             * quite a few times, updating them as we go. Any inconsistencies
             * should eventually be corrected and the loop should end. Looping
             * indefinitely is nevertheless scary, so provide an emergency
             * valve.
             */
            if (restarts++ > 10000)
                return InvalidBlockNumber;

            /* Start search all over from the root */
            addr = FSM_ROOT_ADDRESS;
        }
    }
}

查找过程很简单,就是自顶向下的遍历,页面中的查询流程会在下面说明,这里主要看一下异常情况的处理:

  1. 如果在第0层就未查询到,直接返回空
  2. 如果在后两层未查询到,那么代表着数据出错了,这时候会对当前页面的父页面通过 fsm_set_and_search 进行修正,即从下向上更新树节点的值

在页面中进行查询

在对每个页面进行查询时,都并非从根节点开始查找。因为这样存在一个坏处:多个线程很有可能会获取到相同的页面,造成堵塞。

在FSM页面里,还有一个变量叫 fp_next_slot 没有介绍,这就是其发挥作用的时候。

实际查询遵循的规则如下,代码位于fsm_search_avail中:

  1. 每次从 fp_next_slot 开始搜索
  2. 如果当前点的值已经满足要求,就开始向下搜索
  3. 向右移动,如果已经是最右节点,就移动到最左边。之后向父节点移动
  4. 新的点如果依然不满足要求,回到步骤3

这种查询方式是在尽可能减少冲突(搜索起始点不同)的情况下,逐渐扩大搜索范围(向上移动)并找到满足需求的页面。

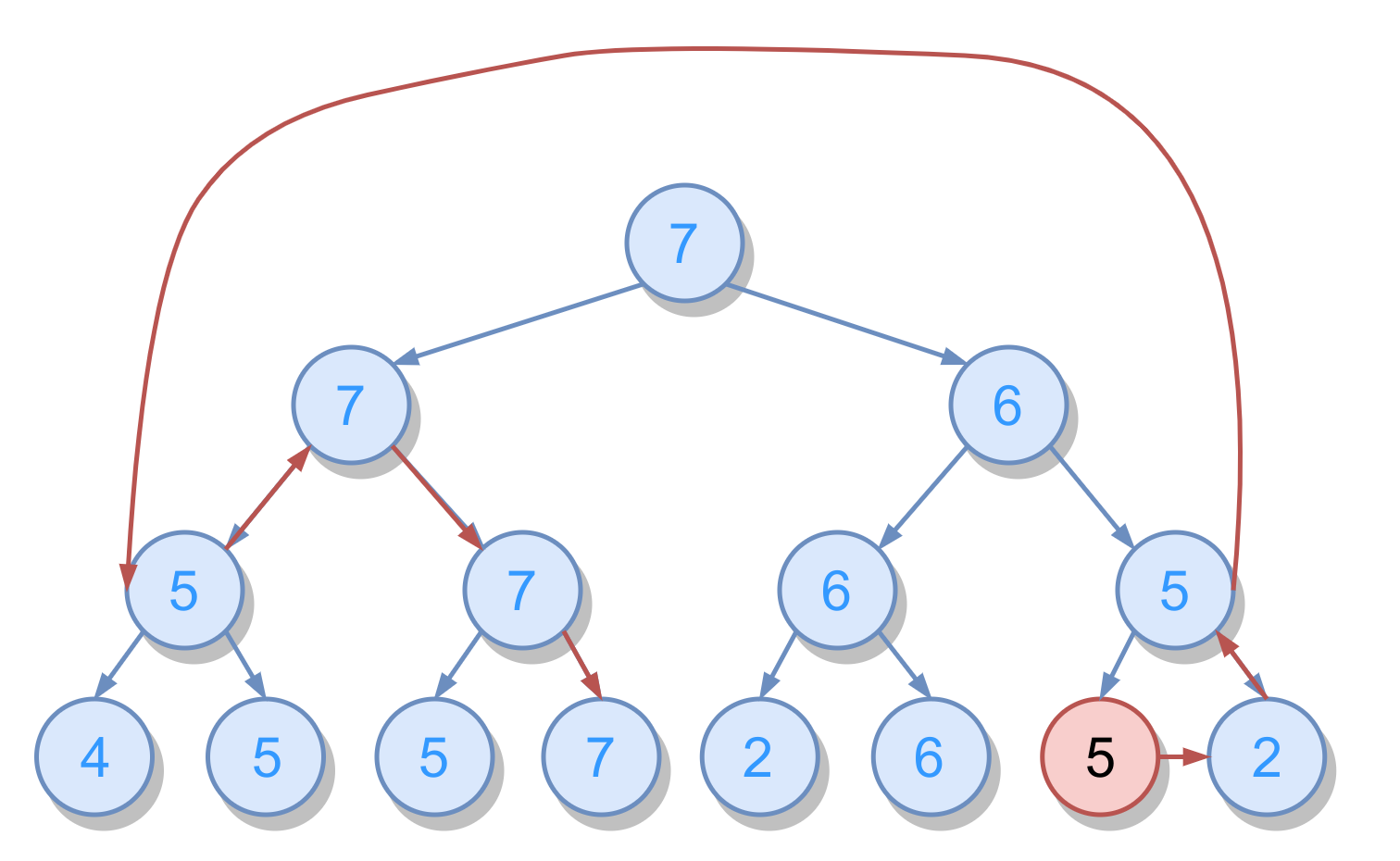

以上图为例,需要查询>=6的页面,红点为该次查询的起点,红线就是实际的查询路径。

每个页面的每次查询结束之后就会更新 fp_next_slot

// 查询开始前处理warp around
target = fsmpage->fp_next_slot;
if (target < 0 || target >= LeafNodesPerPage)
    target = 0;

// 转换为数组下标
target += NonLeafNodesPerPage;

// 查询结束后更新,这里的slot值是在最后一层里的位置,而非fp_nodes数组的下标
fsmpage->fp_next_slot = slot + (advancenext ? 1 : 0);

另外,在向下查找的过程中,如果两个孩子节点的value都不符合条件,那么一定是页面数据出现了问题,例如更新的页面未被成功写入磁盘,这时候会对该页面进行修正。

/* make sure we hold an exclusive lock */
if (!exclusive_lock_held)
{
    LockBuffer(buf, BUFFER_LOCK_UNLOCK);
    LockBuffer(buf, BUFFER_LOCK_EXCLUSIVE);
    exclusive_lock_held = true;
}
fsm_rebuild_page(page);
MarkBufferDirtyHint(buf, false);

无论是查找FSM树还是查找单个FSM里面的树,查找原理都是一样的。
