HOT Update

时隔一年零二个月的更新

简单介绍

常规更新

我们先来看一下正常情况下，对表的更新是怎么完成的。

首先我们创建表和对应的索引

CREATE TABLE hot(id integer, s char(2000)) WITH (fillfactor = 75);
CREATE INDEX hot_id ON hot(id);
CREATE INDEX hot_s ON hot(s);

我们同时创建两个函数用于输出页面和索引的信息

CREATE FUNCTION heap_page(relname text, pageno integer)
RETURNS TABLE(ctid tid, state text, xmin text, xmax text, hhu text, hot text, t_ctid tid)
AS $$
SELECT (pageno,lp)::text::tid AS ctid,
       CASE lp_flags
         WHEN 0 THEN 'unused'
         WHEN 1 THEN 'normal'
         WHEN 2 THEN 'redirect to '||lp_off
         WHEN 3 THEN 'dead'
       END AS state,
       t_xmin || CASE
         WHEN (t_infomask & 256) > 0 THEN ' (c)'
         WHEN (t_infomask & 512) > 0 THEN ' (a)'
         ELSE ''
       END AS xmin,
       t_xmax || CASE
         WHEN (t_infomask & 1024) > 0 THEN ' (c)'
         WHEN (t_infomask & 2048) > 0 THEN ' (a)'
         ELSE ''
       END AS xmax,
       CASE WHEN (t_infomask2 & 16384) > 0 THEN 't' END AS hhu,
       CASE WHEN (t_infomask2 & 32768) > 0 THEN 't' END AS hot,
       t_ctid
FROM heap_page_items(get_raw_page(relname,pageno))
ORDER BY lp;
$$ LANGUAGE SQL;

CREATE FUNCTION index_page(relname text, pageno integer)
RETURNS TABLE(itemoffset smallint, ctid tid)
AS $$
SELECT itemoffset,
       ctid
FROM bt_page_items(relname,pageno);
$$ LANGUAGE SQL;

我们先插入一条数据并更新三次

INSERT INTO hot VALUES (1, 'A');
UPDATE hot SET s = 'B';
UPDATE hot SET s = 'C';
UPDATE hot SET s = 'D';

这时候我们查看页面状态

postgres=# SELECT * FROM heap_page('hot',0);
 ctid  | state  |  xmin   |  xmax   | hhu | hot | t_ctid
-------+--------+---------+---------+-----+-----+--------
 (0,1) | normal | 739 (c) | 740 (c) |     |     | (0,2)
 (0,2) | normal | 740 (c) | 741 (c) |     |     | (0,3)
 (0,3) | normal | 741 (c) | 742     |     |     | (0,4)
 (0,4) | normal | 742     | 0 (a)   |     |     | (0,4)

由于设置了 fillfactor，下一条更新就会触发页面内的vacuum

postgres=# UPDATE hot SET s = 'E';
UPDATE 1
postgres=# SELECT * FROM heap_page('hot',0);
 ctid  | state  |  xmin   | xmax  | hhu | hot | t_ctid
-------+--------+---------+-------+-----+-----+--------
 (0,1) | dead   |         |       |     |     |
 (0,2) | dead   |         |       |     |     |
 (0,3) | dead   |         |       |     |     |
 (0,4) | normal | 742 (c) | 743   |     |     | (0,5)
 (0,5) | normal | 743     | 0 (a) |     |     | (0,5)
(5 rows)

在vacuum过程中 (0, 1) (0, 2) 和 (0, 3) 都被清理了，并且 (0,4) 被向后移动以合并空间

查看索引，发现有5条记录，也就是说，每次更新都需要将新纪录插入索引中

postgres=# SELECT * FROM index_page('hot_s',1);
 itemoffset | ctid
------------+-------
          1 | (0,1)
          2 | (0,2)
          3 | (0,3)
          4 | (0,4)
          5 | (0,5)
(5 rows)

热更新（）

hot只是个缩写，并不是表示“热”的意思，这里只是为了简略标题（其实我第一眼确实以为是热更新

上述的做法有它的坏处

  1. 对于每次更新，表上所有的索引都需要被更新，即使更新的字段上不涉及任何索引。
  2. 索引上的频繁插入对于使用B+树实现的索引来说，大量的冗余数据会带来性能上的影响，特别是节点的分裂操作。

直观上来想，如果更新的行不会对当前的索引产生影响，其实我们不需要向索引里插入新条目，这就是 Hot(Heap-Only Tuple) Update 的思想。

我们添加新的标志位以识别这种 tuple，具体的作用我们通过一个例子来说明：

#define HEAP_HOT_UPDATED        0x4000  /* tuple was HOT-updated */
#define HEAP_ONLY_TUPLE         0x8000  /* this is heap-only tuple */

首先我们删掉一个索引，然后清空表，之后再进行插入和修改

DROP INDEX hot_s;
TRUNCATE TABLE hot;

INSERT INTO hot VALUES (1, 'A');
UPDATE hot SET s = 'B';

这时候我们再看一下表结构

postgres=# SELECT * FROM heap_page('hot',0);
 ctid  | state  |  xmin   | xmax  | hhu | hot | t_ctid
-------+--------+---------+-------+-----+-----+--------
 (0,1) | normal | 746 (c) | 747   | t   |     | (0,2)
 (0,2) | normal | 747     | 0 (a) |     | t   | (0,2)
(2 rows)

我们发现:

  1. 旧的数据被加上了 HEAP_HOT_UPDATED 的标志，表示其被一条 HOT 更新了，更新它的是 (0,2)
  2. 新的数据被加上了 HEAP_ONLY_TUPLE 的标志，表示其是一条 HOT 数据，它没有被更新

后续的更新也会串连到旧数据上

postgres=# UPDATE hot SET s = 'C';
UPDATE 1
postgres=# UPDATE hot SET s = 'D';
UPDATE 1
postgres=# SELECT * FROM heap_page('hot',0);
 ctid  | state  |  xmin   |  xmax   | hhu | hot | t_ctid
-------+--------+---------+---------+-----+-----+--------
 (0,1) | normal | 746 (c) | 747 (c) | t   |     | (0,2)
 (0,2) | normal | 747 (c) | 748 (c) | t   | t   | (0,3)
 (0,3) | normal | 748 (c) | 749     | t   | t   | (0,4)
 (0,4) | normal | 749     | 0 (a)   |     | t   | (0,4)
(4 rows)

好像除了这个也没什么区别嘛，我们再看看索引

postgres=# SELECT * FROM index_page('hot_id',1);
 itemoffset | ctid
------------+-------
          1 | (0,1)
(1 row)

只有一条数据，说明后续的更新确实没有影响索引

这就是HOT给我带来的自信这就是 Hot Update 的作用，我们会对被更新的 tuple 加上 HEAP_HOT_UPDATED 标志，对插入的 HOT 加上 HEAP_ONLY_TUPLE 标志，这些数据就被串了起来，称为 Hot chain，在索引扫描时，我们能够找到 chain 的头部，随后顺着链向后遍历就能获取最新的数据。之后的清理工作也是以 chain 为单位进行。

In-page vacuum

对 Hot 数据的 vacuum 操作会略有些不同，我们看一下例子：

我们在前述的基础上再更新一次数据就能触发 vacuum

postgres=# UPDATE hot SET s = 'E';
UPDATE 1
postgres=# SELECT * FROM heap_page('hot',0);
 ctid  |     state     |  xmin   | xmax  | hhu | hot | t_ctid
-------+---------------+---------+-------+-----+-----+--------
 (0,1) | redirect to 4 |         |       |     |     |
 (0,2) | normal        | 750     | 0 (a) |     | t   | (0,2)
 (0,3) | unused        |         |       |     |     |
 (0,4) | normal        | 749 (c) | 750   | t   | t   | (0,2)
(4 rows)

马老师发生甚么事了

  1. (0,2) 和 (0,3) 被清理了，注意上面的例子和这里状态的不同
  2. (0,1) 作为头节点仍然保留着，但是状态设为了 redirect
  3. 新的数据写入在 (0,2) 上，因为没有索引条目指向它，旧的空间不需要了(unused)

这就是清理需要完成的事情：清理链表上不需要的 tuple，然后更新头节点并指向最新的数据，相比常规更新，vacuum能直接清理出可用的空间，而不需要等待对索引的修建

限制

需要注意的是，HOT Update 只针对单页面内的更新，不能跨页，下面的实验就可以说明这一点：在新页面插入的数据仍然需要插入索引。

postgres=# UPDATE hot SET s = 'I';
UPDATE 1
postgres=# UPDATE hot SET s = 'J';
UPDATE 1
postgres=# INSERT INTO hot VALUES (2, 'D');

postgres=# SELECT * FROM heap_page('hot',0);
 ctid  |     state     |  xmin   |  xmax   | hhu | hot | t_ctid
-------+---------------+---------+---------+-----+-----+--------
 (0,1) | redirect to 4 |         |         |     |     |
 (0,2) | normal        | 750 (c) | 751 (c) | t   | t   | (0,3)
 (0,3) | normal        | 751 (c) | 752     | t   | t   | (0,5)
 (0,4) | normal        | 749 (c) | 750 (c) | t   | t   | (0,2)
 (0,5) | normal        | 752     | 0 (a)   |     | t   | (0,5)
(5 rows)

postgres=# SELECT * FROM index_page('hot_id',1);
 itemoffset | ctid
------------+-------
          1 | (0,1)
          2 | (1,1)
(2 rows)

相关的结构体

t_infomask2 中也加入了新的标志位，上面已提及

#define HEAP_HOT_UPDATED        0x4000  /* tuple was HOT-updated */
#define HEAP_ONLY_TUPLE         0x8000  /* this is heap-only tuple */

ItemIdData 的 lp_flags 可以确定 item 是否是用于 HOT redirect 的

#define LP_UNUSED       0       /* unused (should always have lp_len=0) */
#define LP_NORMAL       1       /* used (should always have lp_len>0) */
#define LP_REDIRECT     2       /* HOT redirect (should have lp_len=0) */
#define LP_DEAD         3       /* dead, may or may not have storage */

Hot Update 触发时机

在 heap_update 时，会判断是否要进行 HOT 更新，条件如下：

  1. 此次 update 没有修改任何索引所涉及的列（通过检查 modified_attrs 和 hot_attrs 两个 bitmap 的交集确定）
  2. 页面未满，即!PageIsFull(page)，这里的 PageIsFull 不代表这个页面没有空间写入了，只是剩余空间较少
  3. 最后判断 tuple 是否插入在原页面上，即 newbuf == buffer

根据是否要进行 HOT 更新设置给新旧数据加上/去除相应的 tag

if (use_hot_update)
{
    HeapTupleSetHotUpdated(&oldtup);    // Mark HEAP_HOT_UPDATED
    HeapTupleSetHeapOnly(heaptup);      // Mark HEAP_ONLY_TUPLE
    HeapTupleSetHeapOnly(newtup);       // Mark HEAP_ONLY_TUPLE
}
else
{
    HeapTupleClearHotUpdated(&oldtup);  // Clear HEAP_HOT_UPDATED
    HeapTupleClearHeapOnly(heaptup);    // Clear HEAP_HOT_UPDATED
    HeapTupleClearHeapOnly(newtup);     // Clear HEAP_HOT_UPDATED
}

页面清理

在更新 heat_update 或删除数据 heap_delete 的时候，会通过 PageSetPrunable(page, xid) 尝试更新页面的 pd_prune_xid

之后在 heap_page_prune_opt 中，该值用于判断是否需要进行清理：GlobalVisTestIsRemovableXid(vistest, prune_xid)

如果页面空间不足并且需要清理，就会调用 heap_page_prune 清理 HOT Update 数据

确定 tuple 状态

清理的第一步就是检查每一条 tuple 的状态，首先我们会反向扫描并使用 heap_prune_satisfies_vacuum 检查每一条 flag 为 LP_NORMAL 的 tuple，记录其状态在 prstate.htsv 中。

状态有如下五种：

/* Result codes for HeapTupleSatisfiesVacuum */
typedef enum
{
    HEAPTUPLE_DEAD,             /* tuple is dead and deletable */
    HEAPTUPLE_LIVE,             /* tuple is live (committed, no deleter) */
    HEAPTUPLE_RECENTLY_DEAD,    /* tuple is dead, but not deletable yet */
    HEAPTUPLE_INSERT_IN_PROGRESS,   /* inserting xact is still in progress */
    HEAPTUPLE_DELETE_IN_PROGRESS    /* deleting xact is still in progress */
} HTSV_Result;

代码里关于这一点有一段注释，但是我还是不理解为何要单独在一个循环里计算状态，而不能和下一个循环合并

  • This is required for correctness to deal with cases where running HTSV
  • twice could result in different results (e.g. RECENTLY_DEAD can turn to
  • DEAD if another checked item causes GlobalVisTestIsRemovableFullXid()
  • to update the horizon, INSERT_IN_PROGRESS can change to DEAD if the
  • inserting transaction aborts, ...). That in turn could cause
  • heap_prune_chain() to behave incorrectly if a tuple is reached twice,
  • once directly via a heap_prune_chain() and once following a HOT chain.

heap_prune_satisfies_vacuum 的主要流程如下：

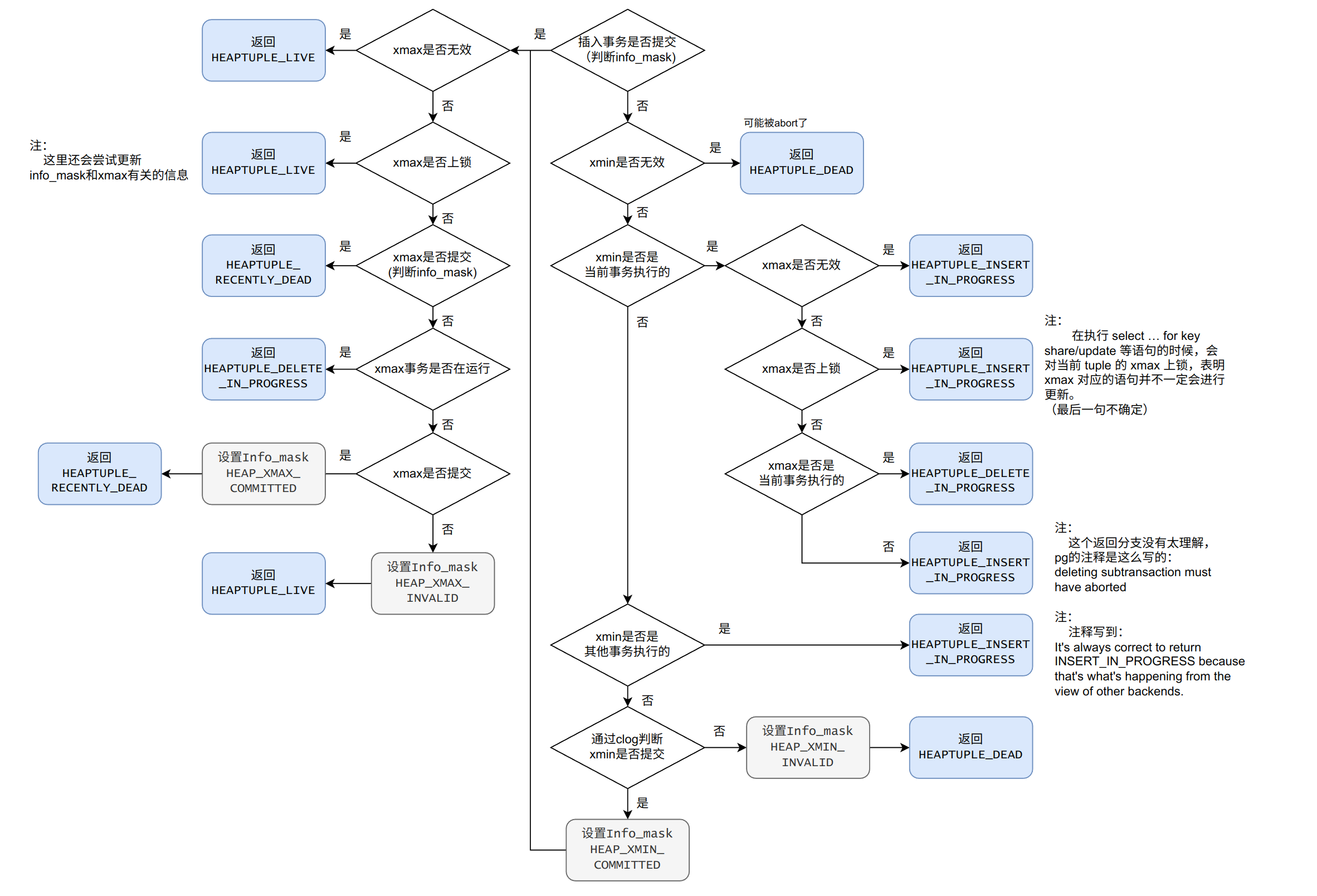

  • 首先通过 HeapTupleSatisfiesVacuumHorizon 确定 tuple 的状态，该函数判断条件很多，大致流程如下图所示，注意流程里忽略了 multi xact 的部分（因为还没看）
  • 如果状态不为 HEAPTUPLE_RECENTLY_DEAD 直接返回
  • 如果已经计算过 old_snap_xmin 并且 xmax(dead_after) 在其之前，返回 HEAPTUPLE_DEAD，否则返回原结果（这里和 old_snapshot_threshold 有关，不太明白）
  • 根据 GlobalVis* 判断是否可以清理，可以则返回 HEAPTUPLE_DEAD
  • 如果需要计算 old_snap_xmin，计算其值，然后判断（这里也和 old_snapshot_threshold 有关）

image-20230314162140724

Hot chain清理

之后我们再进行一次正向扫描，所有被清理的 tuple 会记录在 prstate->nowunused 和 prstate->nowdead 中；prstate->marked 避免重复处理

对于每个 tuple：

  • 如果 prstate.marked[offnum] == true，跳过，否则获取 ItemID
  • 如果 ItemID 的 tag 为 LP_UNUSED || LP_DEAD，跳过
  • 调用 heap_prune_chain 对从当前下标开始的 chain 进行清理

heap_prune_chain 的逻辑如下：

  • 由于我们只需要从每个 Hot chain 的起点开始进行清理，因此遇到 HEAP_ONLY_TUPLE 的 tuple 不需要进行遍历，因为它一定不是起点。
    • 如果其满足 HEAPTUPLE_DEAD 和 !HeapTupleHeaderIsHotUpdated，可以直接移除它，并返回。
    • 这种情况可能发生在 HOT Update 被 abort 的时候，此时其不在任何 Hot chain 中，PG将其称作 XMIN_INVALID heap-only tuple
    • 移除时我们需要推进 prstate->latestRemovedXid （这里不太明白）
  • 从当前下标开始遍历，获取到的 tuple 记录在 chainitems 中
    1. 如果当前 tuple 已经被处理，或者状态为 LP_UNUSED || LP_DEAD，退出循环
    2. 如果当前 ItemID 状态为 LP_REDIRECT，加入 chainitems，跳转到其指向的位置，回到步骤1
    3. 如果上一次的 xmax 不等于当前的 xmin，退出循环
    4. 将当前 tuple 加入 chainitems
    5. 如果 tuple 的状态为 HEAPTUPLE_DEAD，记录最后一次删除位置 latestdead；如果状态也不是 HEAPTUPLE_RECENTLY_DEAD，退出循环
    6. 如果当前 tuple 不是 HOT updated，说明遍历到了末尾，退出循环，否则根据 ct_id 跳转回到步骤1
  • 如果 latestdead 值有效，将 chainitems 中其之前的 tuple 加入 nowunused；
  • 如果 chainitems 最后一个元素也为 dead 状态，将链头标记为 nowdead，否则对链头进行 redirect
  • 如果链中只有一个 LP_REDIRECT 的 tuple，说明它没有指向任何有效的后继，直接标记为 nowdead

可以看到，对于非 HOT Update 数据来说，整个流程不会对它有影响

在扫描完整个页面后，如果存在需要清理和更新的 tuple，执行 heap_page_prune_execute 进行真正的更新，通过 PageRepairFragmentation 清理空间，将页面置脏并清除 PD_PAGE_FULL 的标记，写入必要的日志。

nowunused 和 nowdead 的区别在于：

  1. 在 heap_page_prune_execute 中，如果存在 unused 的 item，会给页面加上 PD_HAS_FREE_LINES 的标志
  2. 由于 dead tuple 可能仍然会被索引所引用，因此暂时不能移除

TODO

  1. 关于 HOT Update 的日志上有什么改动还没有去了解，这里有极简说明 PostgreSQL HOT(Heap Only Tuple) 技术

  2. MultiXact，具体机制以及存放数据的格式还没有看，借用阿里数据库月报的一段话来介绍什么是 MultiXact

    对于FOR UPDATE和FOR NO KEY UPDATE锁，可以方便通过Tuple上的xmax判断谁持有锁，而对于FOR SHARE和FOR KEY SHARE，一个Tuple上面可能会被多个事务加锁，Tuple上动态维护这些事务代价很高，为了便于维护这些事务状态，PG引入了MultiXact机制，把多事务记录到独立buffer和文件中，如图所示。当触发多事务机制时，会生成一个新的MultiXactId，把当前Tuple对应的所有锁成员放在MultiXactMemberPage中，并把新的MultiXactId保存在xmax中。
